發(fā)布日期：2025-6-25 10:11:13
鈦、鋯、鎳作為現(xiàn)代工業(yè)的“戰(zhàn)略金屬三角”，正深度重構(gòu)航空航天、能源與醫(yī)療領(lǐng)域的技術(shù)格局——鈦棒以4.5g/cm³超輕密度和550℃高溫強(qiáng)度支撐C919機(jī)翼梁減重30%；鋯棒憑10%沸騰鹽酸耐蝕率<0.01mm/a的特性，成為華龍一號核燃料包殼管的唯一選擇；鎳棒則依托Inconel 625在1100℃的持久強(qiáng)度，守護(hù)航空發(fā)動機(jī)渦輪盤安全。然而美歐對這三類材料實施出口管制：航空級鈦棒氧含量要求≤800ppm（俄標(biāo)），而國產(chǎn)水平僅達(dá)1200ppm；核級鋯棒氫化物取向控制技術(shù)被西屋電氣壟斷；高溫鎳棒純凈熔煉裝備禁運(yùn)。大國競爭的本質(zhì)已演變?yōu)?ldquo;戰(zhàn)略金屬自主化”的軍備競賽。
三類金屬的進(jìn)化路徑折射出材料設(shè)計范式革命：
鈦棒抗氫脆升級——Ti631（Ti-3Al-1Mo-1Zr）通過晶界β相調(diào)控，將深海氫滲透速率壓至10⁻⁷ g/cm²/h，助力“奮斗者”號萬米深潛；
鋯棒核性能優(yōu)化——中廣核開發(fā)Zr-Sn-Nb-Fe系合金，中子吸收截面降低15%，延長核燃料周期至24個月；
鎳棒功能化拓展——鎳鈦記憶合金血管支架（GB 24627）實現(xiàn)形狀恢復(fù)率>95%，臨床再狹窄率降至5%。尤其革命性的是電子束熔絲沉積（EBF³）技術(shù)，使鈦棒材料利用率從15%飆升至85%，支撐航天科工一體化打印衛(wèi)星支架。
全球戰(zhàn)略金屬產(chǎn)業(yè)正經(jīng)歷價值重構(gòu)：
綠色循環(huán)破題：電解鈦粉技術(shù)（寶鈦集團(tuán)）使再生鈦棒熔煉能耗從40→18 kWh/kg，成本降40%；鋯屑重熔利用率達(dá)92%；
標(biāo)準(zhǔn)話語權(quán)爭奪：我國主導(dǎo)制定ISO 24364鈦棒超聲波探傷國際標(biāo)準(zhǔn)，檢出缺陷從Φ1.0mm→Φ0.4mm；
卡脖子攻堅：高溫鎳棒純凈度（O≤30ppm）國產(chǎn)化率從35%提至60%，但航空級Inconel 718仍依賴進(jìn)口。在“新材料首批次保險”政策下，目標(biāo)2028年實現(xiàn)戰(zhàn)略金屬三巨頭全鏈條自主可控。
科輝鈦業(yè)結(jié)合多年的航空航天/核電/化工用鈦棒（Ti）、鋯棒（Zr）、鎳棒（Ni）的性能與應(yīng)用，結(jié)合國際標(biāo)準(zhǔn)、產(chǎn)業(yè)案例及技術(shù)趨勢，通過以下多個維度為工程選型提供參考：
一、名義及化學(xué)成分
| 材料 | 核心成分 | 關(guān)鍵元素作用 | 典型牌號 |
| 鈦棒 | Ti (≥99%) + Al/V/Mo等 | Al強(qiáng)化α相，V/Mo穩(wěn)定β相，提升強(qiáng)韌性 | TA1 (純鈦)、TC4 (Ti-6Al-4V) |
| 鋯棒 | Zr (≥95%) + Sn/Nb/Fe等 | Sn抑制吸氫，Nb提升耐蝕性 | Zr-2 (Sn1.5%), Zr-4 (Sn1.5%+Fe0.2%) |
| 鎳棒 | Ni (≥99%) + Cr/Mo/Ti/Be等 | Cr抗高溫氧化，Mo耐還原酸，Be提升彈性 | Ni201 (純鎳)、Inconel 625 (Ni-22Cr-9Mo) |
注：鎳鈹鈦合金（如NiBe2-0.5）含Be 1.9-2.4%、Ti 0.4-0.6%，兼具高彈性和導(dǎo)電性。
二、物理與機(jī)械性能對比
| 性能 | 鈦棒 | 鋯棒 | 鎳棒 |
| 密度 | 4.5 g/cm³ (鋼的60%) | 6.5 g/cm³ | 8.9 g/cm³ |
| 熔點(diǎn) | 1668°C | 1852°C | 1455°C |
| 抗拉強(qiáng)度 | 895-1170 MPa (TC4) | 450-550 MPa (Zr-4) | 750-1350 MPa (Inconel 625) |
| 延伸率 | 10-15% | 20-30% | 30-45% |
| 比強(qiáng)度 | 最高(200 MPa·cm³/g) | 中等 (70 MPa·cm³/g) | 最低 (85 MPa·cm³/g) |
| 彈性模量 | 110 GPa | 95 GPa | 200 GPa |
| 高溫性能 | ≤550°C (TC11) | ≤400°C | ≤1100°C(鎳基合金) |
三、耐腐蝕性能
鈦棒：
優(yōu)勢：耐海水、氯離子、氧化性酸（硝酸），年腐蝕率<0.001 mm
局限：不耐還原性酸（鹽酸、硫酸）
鋯棒：
耐沸騰鹽酸（10% HCl腐蝕率<0.01 mm/a），優(yōu)于鈦
核級鋯（Zr-4）抗中子輻照腫脹
鎳棒：
耐還原性酸（鹽酸、氫氟酸），化工設(shè)備首選
高溫抗氧化（鉻含量>15%時）
案例：TA10鈦棒（Ti-0.3Mo-0.8Ni）在沸騰10% HCl中腐蝕率≤0.02 mm/a，超越316不銹鋼10倍壽命。
四、國際牌號對應(yīng)
| 中國牌號 | 國際對應(yīng) | 標(biāo)準(zhǔn)號 |
| TA1 (鈦) | Gr1 (ASTM B348) | GB/T 2965 |
| Zr-2 (鋯) | R60702 (ASTM B550) | ASTM B811 |
| Ni201 (鎳) | UNS N02201 | ASTM B160 |
| TC4ELI (鈦) | Gr5 ELI (AMS 4931) | GB/T 13810 (醫(yī)療) |
五、加工注意事項
| 材料 | 關(guān)鍵工藝難點(diǎn) | 解決方案 |
| 鈦棒 | 粘刀、導(dǎo)熱差、氫脆 | 低速切削（<50 m/min）+ 高壓冷卻液；真空退氫（650℃/4h） |
| 鋯棒 | 高溫吸氫脆化 | 控溫鍛造（<700℃）+ 表面氮化涂層 |
| 鎳棒 | 加工硬化率高 | 中間退火（800℃）+ 納米潤滑拉拔 |
| 鎳鈦記憶合金 | 相變溫度敏感 | 量熱法精準(zhǔn)控溫（GB 24627） |
六、常見產(chǎn)品規(guī)格
鈦棒：
航空級：Φ20-300mm × L<6m (GB/T 2965)
醫(yī)療級：Φ5-50mm，表面Ra≤12.5μm (YY 0117.1)
鋯棒：核燃料包殼管坯料：Φ50-150mm × L<4m
鎳棒：
高溫合金：Φ10-200mm (Inconel 625)
彈性元件：帶材厚0.1-1.0mm (GB/T 39151)

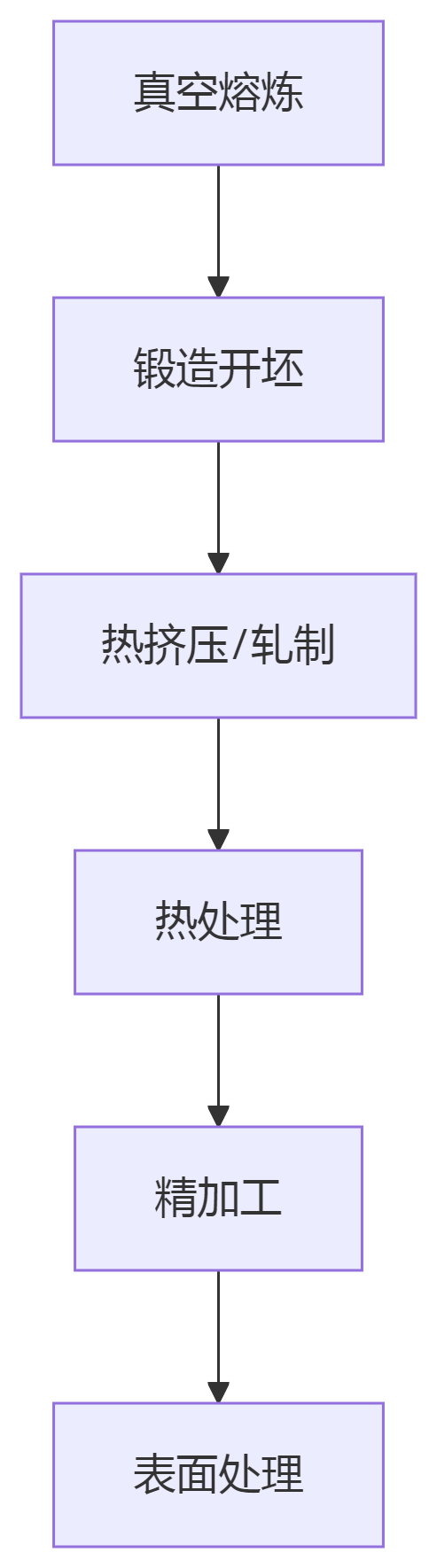

七、制造工藝與流程
鈦棒：三次VAR熔煉 → β相區(qū)模鍛 → 固溶時效
鋯棒：電子束熔煉 → 包覆熱軋 → β淬火
鎳棒：電渣重熔 → 多道次冷拉 → 保護(hù)氣氛退火
創(chuàng)新工藝：鎳鈦合金絲材冷拉拔+閃光電弧退火，彈性模量≤45GPa（接近人骨）。
八、執(zhí)行標(biāo)準(zhǔn)體系
| 材料 | 核心標(biāo)準(zhǔn) | 重點(diǎn)要求 |
| 鈦棒 | GB/T 2965-2023 (航空) | 氧含量≤0.12%，UT探傷Φ0.8mm缺陷 |
| GB/T 13810-2007 (醫(yī)療植入物) | 離子釋放量（V≤1ppm） | |
| 鋯棒 | ASTM B811 (核級) | 氫化物取向控制 |
| 鎳棒 | ASTM B160 (工業(yè)純鎳) | 雜質(zhì)總量≤0.1% |
| 鎳鈦棒 | GB 24627-2009 (醫(yī)療器械) | 鎳含量54.5%-57.0%，形狀恢復(fù)率>95% |
九、核心應(yīng)用領(lǐng)域與突破案例
航空航天
鈦棒：C919機(jī)翼梁（TC4，減重30%）、火箭噴管（Ti-1100，耐600℃）
鎳棒：發(fā)動機(jī)渦輪盤（Inconel 718，耐1100℃）
醫(yī)療器械
鈦棒：人工關(guān)節(jié)（TC4ELI，翻修率↓70%）
鎳鈦棒：血管支架（GB 24627）、鎳鈦-聚髕器（髕骨骨折愈合率100%）
能源與化工
鋯棒：核燃料包殼管（Zr-4，抗輻照腫脹）
鎳棒：電解槽陽極（Ni201，耐HCl腐蝕）
海洋工程
鈦棒：深海探測器耐壓殼（TA5，服役深度900m）
鋯棒：海水泵軸（耐空蝕）
十、先進(jìn)制造工藝進(jìn)展
增材制造：
電子束熔絲沉積（EBF³）鈦棒：材料利用率85% → 傳統(tǒng)鍛造僅15%
鎳基合金SLM打印：晶粒度≤20μm，高溫強(qiáng)度提升30%
表面強(qiáng)化：
鈦棒激光沖擊強(qiáng)化（LSP）：殘余壓應(yīng)力-800MPa，疲勞壽命↑300%
鋯棒微弧氧化：耐蝕性提升5倍
綠色冶金：
電解鈦粉重熔：能耗從40→18 kWh/kg（寶鈦集團(tuán)）
十一、國內(nèi)外產(chǎn)業(yè)化對比
| 維度 | 國內(nèi)水平 | 國際領(lǐng)先水平 | 差距 |
| 鈦棒純凈度 | 氧含量≤1200ppm (TC11) | 俄VSMPO ≤800ppm | 熔煉工藝 |
| 鎳基合金 | Inconel 625國產(chǎn)化率60% | 美Special Metals 壟斷航空級 | 純凈熔煉技術(shù) |
| 記憶合金 | NT-PC髕骨固定器（臨床優(yōu)良率93.5%） | 美Medtronic支架市占率70% | 涂層生物相容性 |
十二、技術(shù)挑戰(zhàn)與前沿攻關(guān)
鈦棒：
大規(guī)格鍛件（Φ>1.5m）組織不均勻 → 開發(fā)多向模鍛+局部時效
鋯棒：
吸氫脆化（>500℃） → 表面ZrN涂層阻氫
鎳棒：
高溫蠕變（>1000℃） → TiAlN納米涂層
鎳鈦合金：
鎳離子析出風(fēng)險 → 微弧氧化TiO₂阻隔層（GB 24627）
十三、趨勢展望
高性能化
鈦棒：開發(fā)Ti-Al-Mo-Zr系（如Ti631），耐氫脆閾值↑50%
鎳棒：增韌Ni-Mn-Ga磁致伸縮合金
智能化制造
數(shù)字孿生控軋：鈦棒晶粒度波動≤1級（寶鋼試點(diǎn)）
綠色循環(huán)
再生鈦棒：2030年航空應(yīng)用比例≥20%，成本降40%
跨界融合
鎳鈦-鋯復(fù)合棒：核反應(yīng)堆自修復(fù)包殼（中廣核預(yù)研）
結(jié)語
鈦棒以輕量化+生物相容性主導(dǎo)航空與醫(yī)療領(lǐng)域，鋯棒憑核性能+耐鹽酸成為核能與化工關(guān)鍵材料，鎳棒則依靠高溫強(qiáng)度+功能特性（記憶/超彈）在能源與醫(yī)療中不可替代。未來突破需聚焦三點(diǎn)：
鈦棒：攻克Φ>1.5m整體葉盤成形技術(shù)，打破美PCC壟斷；
鋯棒：開發(fā)鋯合金氫化物取向控制工藝，延長核燃料周期；
鎳棒：通過電解鎳粉技術(shù)（能耗↓60%）推動綠色低成本制造。
